En este post hablaremos de los diferentes tipos de acoplamientos flexibles que encontramos en el mercado, y daremos algunos consejos de cómo seleccionar el acoplamiento más adecuado para cada aplicación. Toda la información está basada en acoplamientos Rexnord, pero se puede trasladar a cualquier acoplamiento del mercado.
¿Qué son los acoplamientos flexibles?
Un acoplamiento flexible es un elemento de transmisión mecánica que une dos ejes con la finalidad de transmitir el par del eje motriz al eje conducido. La función principal de un acoplamiento, además de transmitir el par, es proteger los rodamientos de los dos elementos que une y esto pasa por tener la capacidad de absorber vibraciones y compensar todo tipo de desalineaciones.
¿Cómo elegir qué acoplamiento flexible es el más adecuado?
Hay infinidad de tipos de acoplamientos flexibles en el mercado, todos con prestaciones específicas que los hacen más adecuados para un tipo de uso en concreto. Unos admiten o compensan todo tipo de desalineaciones, unos son más aptos para aplicaciones de alta velocidad, otros para aplicaciones de altos pares, o para aplicaciones con mucha vibración.
Por ese motivo, no es fácil la elección de un tipo de acoplamiento u otro. Que unos acoplamientos sean más caros y “sofisticados” que otros no implica que vayan a funcionar correctamente en todas las aplicaciones. Es como con los coches, ¿es mejor un Ferrari que un 4×4? Posiblemente si quieres ganar El Gran Premio de Mónaco sí, pero si de lo que se trata es ganar El París Dakar el 4 x 4 es la mejor opción.
Como adelantábamos antes, los acoplamientos flexibles son aquellos elementos capaces de transmitir un par de un eje motriz a un eje conducido y compensar vibraciones y desalineaciones ya sean axiales, paralelas, angulares o combinación de alguna de ellas.
Tipos de desalineaciones
Las más comunes son las desalineaciones paralelas o angulares, normalmente las encontramos combinadas.
Otro tipo de desalineación a tener en cuenta a la hora de seleccionar un acoplamiento flexible es la axial.
Gama de acoplamientos flexibles
LUBRICADOS: son acoplamientos que precisan de lubricación por lo que conllevan unos costes de mantenimiento. Dentro de esta gama encontramos los acoplamientos de engranajes o gear couplings, los de malla o Grid Coupling o los de cadena Chain coupling.

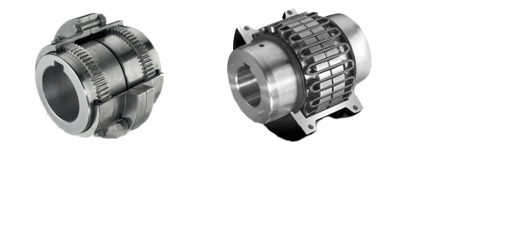

Rexnord dispone de la serie Lifelign de engranajes y los Steelflex de malla.
Lifelign son acoplamientos de engranajes para aplicaciones de grandes cargas, compensan desalineaciones angulares y axiales y gran rigidez torsional.
Steelflex son acoplamientos de malla para altas y medias cargas con gran flexibilidad torsional.
NO LUBRICADOS: son acoplamientos sin mantenimiento que no precisan lubricación periodica. Dentro de esta gama tenemos los acoplamientos elásticos de estrella o Jaw y tipo neumàtico o Tire, los acoplamientos de discos de láminas o de fuelle entre otros. La gama de Rexnord para esta clase de acoplamientos es:

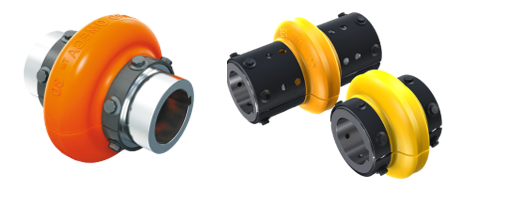

Omega & VIVA son acoplamientos elásticos ideales para aplicaciones con vibraciones y grandes desalineaciones. Acoplamientos sin mantenimiento y la sustitución del elemento elástico puede hacerse sin necesidad de separar los ejes motrices y conducidos. Muy utilizados en bombas, compresores, mezcladores o ventiladores industriales. Certificados ATEX.
Wraplex: es el Jaw coupling de Rexnord, para aplicaciones de baja velocidad con vibraciones y grandes desalineaciones. Al igual que los Omega & Viva se pueden sustituir sin necesidad de separar lso ejes. Utilizados en bombas, compresores y maquinaria general. Certificado ATEX

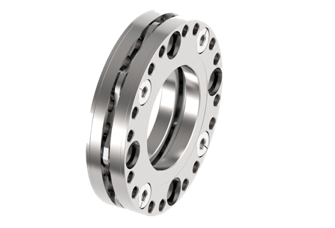

Thomas: es la extensa gama de acoplamientos flexibles de láminas para todo tipo de aplicaciones. Con sus modelos Sr52, SR71 XTSR52, XTSR71, DBZ o AMR cubren la gran mayoria de aplicaciones de sectores Oil&Gas. Son acoplamientos para aplicaciones con velocidades altas, pares medios y necesidad de uan cierta rigidez torsional. Disponibles con certificado ATEX y según normativas aplicables como API, ISO etc.

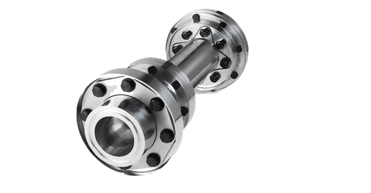

Euroflex: es la gama de acoplamientos flexibles de láminas optimizados para aplicaciones especiales de alta velocidad como turbinas o bancos de ensayo.
Modulflex: es la gama de acoplamientos flexibles de láminas optimizados para aplicaciones especiales de alta velocidad como turbinas o bancos de ensayo.

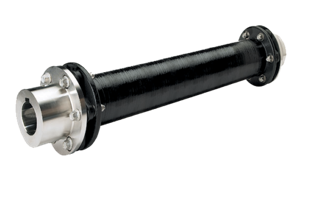

Addax: es la serie de acoplamientos de láminas fabricado en material compuesto. Su principal aplicación es en torres de refrigeración. Capaz de cubrir grandes distancias entre ejes (DBSE de 5 -6 m.), ligeros y muy resistentes a la corrosión.
